V7RC BLE 藍牙版

 V7RC 是由嵐奕科技有限公司所開發的一款 APP 程式，可以安裝在 Android 或 iOS 的手機或平板上使用。它讓手機(或平板)模擬成一個遊戲控制器(遊戲手把)，並且有藍牙連接與 WiFi UDP 二種方式連接你的裝置，本篇先介紹藍牙的連接方式。它另外提供錄影的功能，可以利用手機的鏡頭錄影或者透過 WiFi 連接外接鏡頭錄影，並且疊合遊戲手把操作的影像，錄製遊戲的過程。APP 的官方下載連結如下：

Google Play

Apple Store

BLE 藍牙積木

藍牙分成二種，一種是傳統藍牙，例如藍牙耳機、藍牙喇叭...等等。另一種是 BLE 藍牙，只用來傳輸少量的資料，例如運動手環...等等。V7RC 的藍牙是用 BLE 藍牙，底下我們使用內建 BLE 藍牙的 ESP32 搭配 KSB065 來連接 V7RC APP。

BLE 藍牙在連線的時候，V7RC 是 BLE 的「週邊裝置」，一開始會不斷廣播它的基本資料(例如：裝置名稱...等等)。而我們的 ESP32 則是「中央裝置」(伺服器)，可以搜尋附近的 BLE 週邊，然後做連接的動作。一旦連接之後，BLE 週邊就會停止廣播基本資料，直到斷線才會重新開始廣播。

吉哥積木的 BLE 藍牙積木放在「吉哥積木/物聯網/藍牙BLE」。

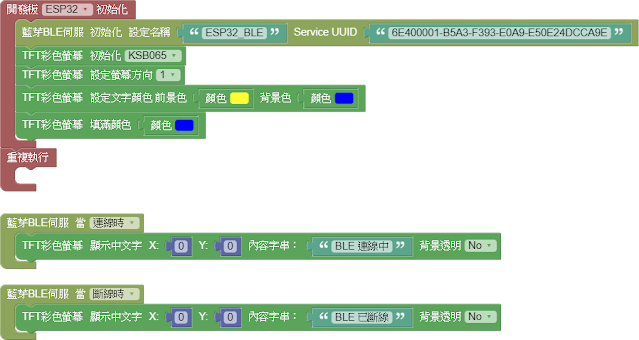

藍牙伺服器初始化積木，「設定名稱」請自己取一個在手機做藍牙連線時可以被辨認出來的名稱，不要跟其他裝置(其他人)重覆。「UUID」是藍牙服務的識別碼，不用更改。再搭配「當連線時」、「當斷線時」積木，在 TFT 螢幕顯示連線或斷線的狀態。

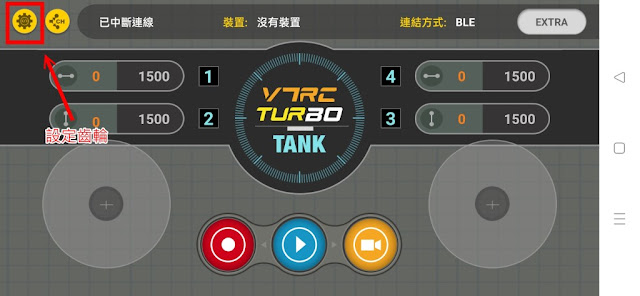

燒錄後，接下來打開 V7RC APP，點選左上角的齒輸符號進入設定畫面：

1. 連結方式選「藍牙」

2. 點選連結裝置會進到下一個畫面選擇裝置，回來後

3.控制介面選「坦克模式」。


連結裝置會顯示出你在程式中設定的裝置名稱，按下「連結」，再按左上角返回。

再按左上角返回到主畫面後，可以看到上方的「已連線」、裝置名稱、連結方式「BLE」。

中間的 TANK 表示為「坦克模式」，在此模式，左搖桿、右搖桿都有 X、Y 軸可以控制，所以可以看到左邊有 1(左右)、2(上下) 二個 channel，右邊也有 3(上下)、4(左右) 二個 channel。若設定成「車輛模式」時，左搖桿只剩 Y 軸(上下)、右搖桿只剩 X 軸(左右)可以操作。

V7RC 藍牙積木

吉哥的藍牙 BLE 積木有針對 V7RC 的控制做專用積木，可以直接解開 V7RC 的控制碼，請參考底下的範例，會把搖桿值顯示在 TFT 螢幕上。搖桿的中間值是 1500，最大值為 2000，最小值為 1000。要注意搖桿模式的設定，APP 與積木必須同為「坦克」才能讀到資料。同理若 APP 設為「車輛」，則積木也要設定成「車輛」。

上圖關於「TFT 彩色螢幕」積木的說明，可以參考 KSB065 的彩色 TFT 螢幕 。

ESP32 程式碼燒錄空間設定

由於這個程式產生的目的碼較大，需要更大的燒錄空間才能燒錄進去，請依照下面文章說明，將 ESP32 快閃記憶體的程式碼空間調大，否則在燒錄時會產生錯誤。

ESP32 大型程式碼的空間設定與 PSRAM 設定
